Études de cas

Ariane 5

La théorie

youtube.com/watch?v=_rNmszfIvAw

---

Le vol d’inauguration

4 juin 1996   Ariane 501   Vol 88   4 satellites
youtube.com/watch?v=fCnO-UYF3co

Ariane 4

• 1981 Conception

• 1988 Vol inaugural

• 2003 15 ans de service
      116 lancements
      97% de succès

Ariane 5

• 1987 Conception

• 199x Décision de réutiliser le
      Système de Référence Inertielle
      d’Ariane 4 (réputé fiable).
      Pour éviter de refaire des tests (800 kF)
      on garde la phase de calibration
      nécessaire pour Ariane 4 seulement.

• 1996 Échec du vol inaugural

• 1997 Réussite du second vol (16 mois)

Coût

C’était le bug le plus coûteux du monde.

3 milliards de francs (de l’époque)
pour les 4 satellites, le lancement,
les 16 mois de retard du projet…

Coût de l’image ternie de la marque.

Un petit bug…

• L’accélération d’Ariane 5 est
  cinq fois plus élevée qu’Ariane 4.

• La valeur accélération sur 32 bits et copiée
  dans un registre de 16 bits (trop petit)
  ce qui provoque une interruption matérielle.

• Les deux Système de Référence Inertielle
  (même matériel, même logiciel)
  se désactivent simultanément (à 72 ms près).

• 37 secondes après le décollage,
  le pilote automatique prend les commandes.

… un grand boum !

• Le On Board Computer (OBC) détecte le SRI 1 en panne
  et bascule sur le SRI 2.

• Le SRI 2 remonte une erreur, mais l’OBC la considère comme
  valeur de navigation et braque la trajectoire de la fusée.

• Un des deux boosters est arraché à cause de la pression trop élevée
  et déclenche le système d’auto-destruction de la fusée.

• Les débris de la fusée tombent dans la mangrove
  et sont récupérés dont l’EEPROM contenant les info de l’erreur.

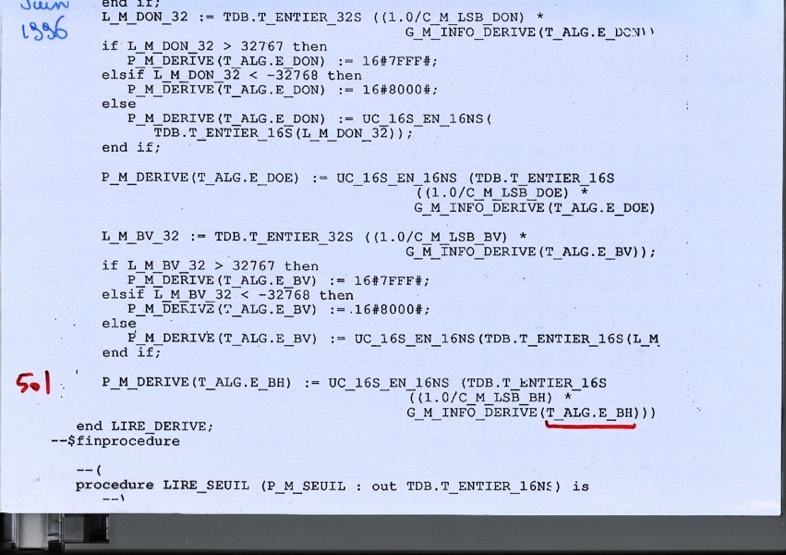

Code source Ada

Le petit bug

Test des bornes -32768..32767 de la composante Verticale BV

L_M_BV_32 := TBD.T_ENTIER_32S ((1.0/C_M_LSB_BV) *
                              G_M_INFO_DERIVE(T_ALG.E_BV));

if L_M_BV_32 > 32767 then
   P_M_DERIVE(T_ALG.E_BV) := 16#7FFF#;
elsif L_M_BV_32 < -32768 then
   P_M_DERIVE(T_ALG.E_BV) := 16#8000#;
else
   P_M_DERIVE(T_ALG.E_BV) := UC_16S_EN_16NS(TDB.T_ENTIER_16S(L_M_BV_32));
end if;

Et pour l'**H**orizontale `BH` ?

P_M_DERIVE(T_ALG.E_BH) := UC_16S_EN_16NS (TDB.T_ENTIER_16S
                                   ((1.0/C_M_LSB_BH) *
                                   G_M_INFO_DERIVE(T_ALG.E_BH)));

Commission d’enquête

Rapport rendu un mois après l’incident

1. Les concepteurs du calculateur de la trajectoire
   ont volontairement exclu la spécificité d’Ariane 5.

2. La commission (composée d’ingénieurs logiciel)
   conclut à un problème logiciel.

Lire aussi : Arnold et Bielefeld

Enquêtes indépendantes

1. Gérard Le Lann (INRIA) conclut
   à un problème d’intégration système

2. Mark Dowson insiste sur l’environnement de travail

   • Pressions budgétaires
   • Pressions sur les délais
   • If it’s not broken don’t fix it
   • Carriérisme des managers, Politique

Que retenir du cas Ariane 501 ?

1. Le changement justifie le test

2. Ne pas laisser tomber la qualité face

   • aux contraintes budget
   • aux contraintes planning
   • au conservatisme (continuous refactoring)
   • à la politique…

Autres cas

• 1980 NORAD alerte d’une attaque de missiles
      (le logiciel ne gérait pas la défaillance électrique)
• 1983 Un satellite soviétique alerte d’une attaque de missiles
      (l’officier russe n’y croit pas)
• 1983 Vancouver Stock Exchange corrige son index de 525 à 1099
      (erreurs d’arrondi)
• 1985 La NASA ne détecte aucun trou d’ozone pendant 7 ans
      (grandes variations écartées)
• 1993 Bug du Pentium sur les flottants
• 1998 Désintégration Mars Climate Orbiter
      (unité pound/second au lieu de newton/second)
• Médical : Surdose de rayons X…
• Avion, hélicoptère…

Toyota

Accélération inattendue du véhicule

• 2010 Toyota rappelle à nouveau un million de véhicules
      car ce n’est pas la mécanique qui est en cause
      mais le code spaghetti bourré de négligences

• Il a fallu attendre une centaine de morts,
  des milliers d’accidents et une poursuite en justice

• 2013 Barr trouve 80000 violations des règles MISRA C 2004.
      (les dév. transgressent leurs règles sans se justifier)

• Coût : Quelques milliards $ et image de la marque
      « Rien n’arrête une Toyota, même pas ses freins. »

Knight Capital Group (2012)

Comment perdre 440 millions $ en 45 minutes ?

• La fonction de test Power Peg est codée dans un logiciel de Prod

• Les développeurs gardent ce vieux code Power Peg (non utilisé)

• Un technicien oublie d’installer la nouvelle version
  sur un des huit serveurs SMARS (automate de trading)

• La config active le Power Peg qui fait dévier
  à la hausse et à la baisse les cours de la bourse

• Power Peg achète et vend 397 millions d’actions sur 154 titres (NYSE)

• 4 millions d’ordres exécutés perturbent 148 titres (ex: 3.50 $ <-> 14.76 $)

(qu’est devenu KCG ?)

• 2012 Baisse de la capitalisation (350 millions $) de 75% dès le lendemain

• 4 jours après, KCG lève 400 millions $

• 2015 Vente des logiciels KCG Hotspot à BATS pour 365 millions $

• 2017 Virtu Financial achète KCG Holdings pour 1,4 milliard $

Apple (2014)

OSStatus SSLVerifySignedServerKeyExchange(...)
{
  OSStatus err;
  ...
  if ((err = SSLHashSHA1.update(&hashCtx, &serverRandom)) != 0)
    goto fail;
  if ((err = SSLHashSHA1.update(&hashCtx, &signedParams)) != 0)
    goto fail;
    goto fail;
  if ((err = SSLHashSHA1.final(&hashCtx, &hashOut)) != 0)
    goto fail;
  ...
fail:
  SSLFreeBuffer(&signedHashes);
  SSLFreeBuffer(&hashCtx);
  return err;
}

2016 => Nouvelle option GCC 6 -Wmisleading-indentation

Valve Steam (2015)

Ce script peut effacer tout le $HOME.

STEAMROOT="$(cd "${0%/*}" && echo $PWD)"

# Scary!
rm -rf "$STEAMROOT/"*

Le commentaire Scary! est d’origine.

Que retenir de ces études de cas ?

• La non-qualité coûte plus cher
  (qui pratique le quick and dirty ?)

• Gérer les erreurs
  Refuser la négligence
